Java工程师 InnoDB存储引擎详解

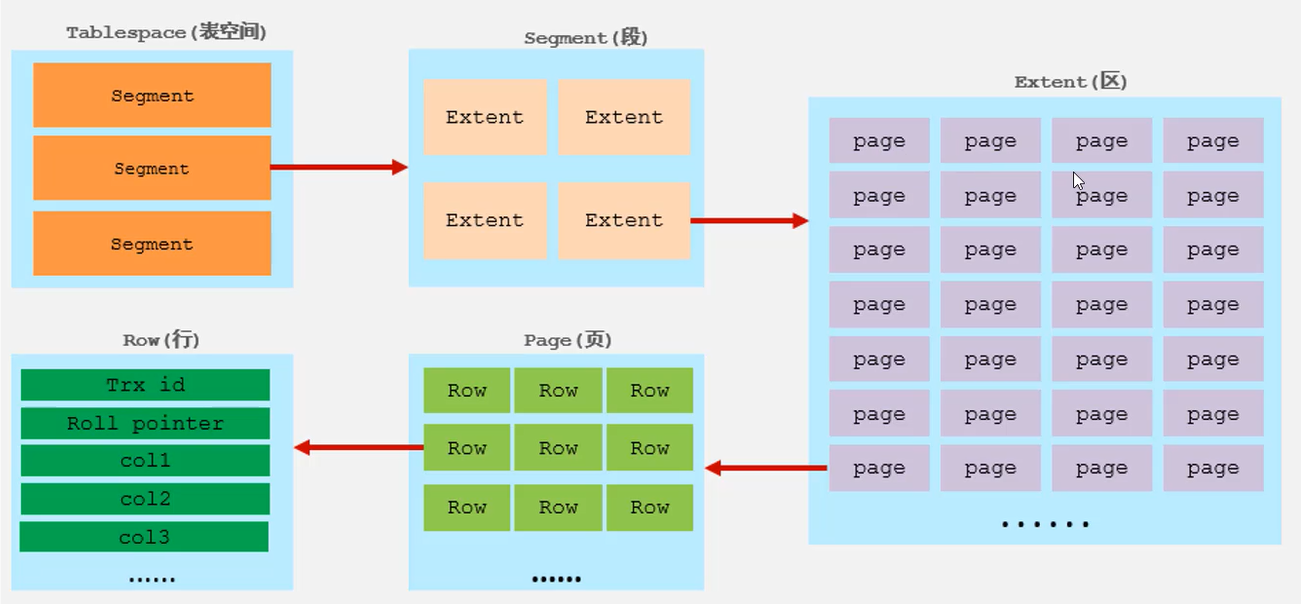

逻辑存储结构分析

表空间（ibd文件）：一个mysql实例可以对应多个表空间，用于存储记录、索引等数据；

段（Segment）：分为数据段（Leaf node segment）、索引段（Non-leaf node segment）、回滚段（Rollback segment），InnoDB是索引组织表，数据段就是B+树的叶子节点，索引段即为B+树的非叶子节点。段用来管理多个区（Extent）。

区（Extent）：表空间的单元结构，每个区的大小为1M。默认情况下，InnoDB存储引擎页大小为16K，即一个区中一共有64个连续的页。

页（Page）：是InnoDB存储引擎磁盘管理的最小单元，每个页的大小默认为16KB。为了保证页的连续性，InnoDB存储引擎每次从磁盘申请4-5个区；

行（Row）：InnoDB存储引擎数据是按照行进行存放的

Trx_id：每次对某条记录进行改动时，都会把对应的事务id赋值给trx_id隐藏列；

Roll_pointer：每次对某条记录进行改动时，都会把旧的版本写入到undo日志中，然后这个隐藏列就相当于一个指针，可以通过它来找到该记录修改前的信息。

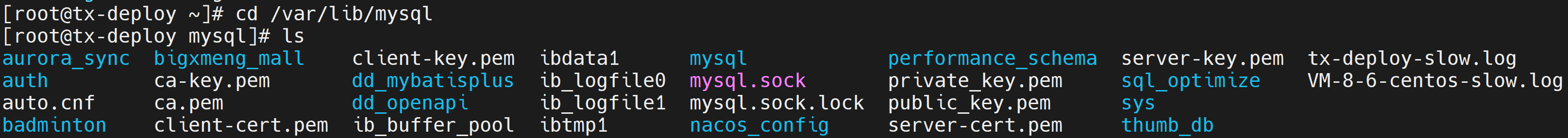

MySQL数据存储位置（Linux）

在Linux中 MySQL的数据存储位置为：/var/lib/mysql

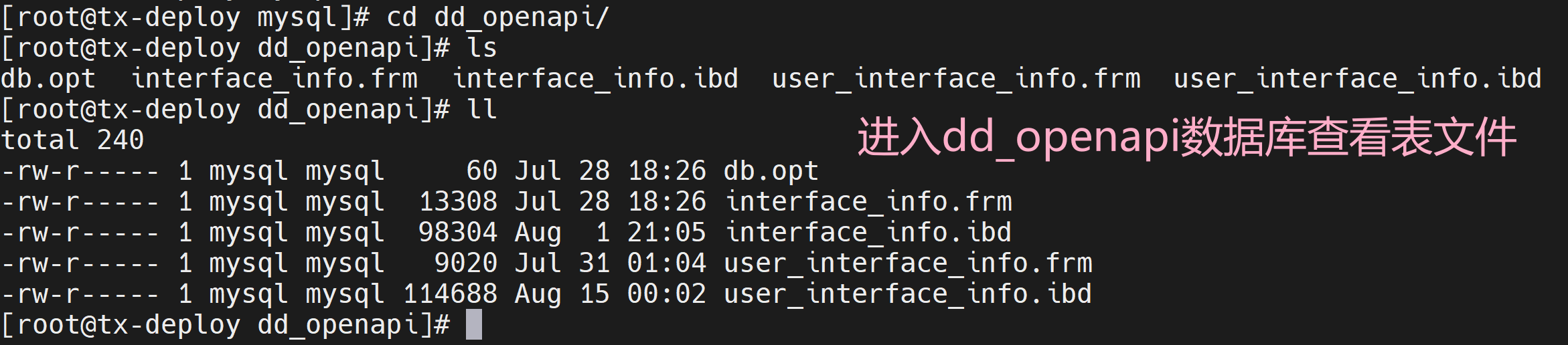

进入dd_openapi数据库查看表文件

`interface_info.frm` 文件

作用

表结构定义文件：该文件存储的是表的元数据（Metadata），即表的“蓝图”或“骨架”。

它描述了表的结构，但与存储引擎无关。这意味着无论是 InnoDB、MyISAM 还是其他引擎，每个表都会有一个对应的 .frm 文件。

存储的内容

.frm 是一个二进制文件，其内部格式对用户不直接可读，但它包含以下信息：

表名

每个列的定义：

列名（如 id, name, url）

列的数据类型（如 INT, VARCHAR(255), TEXT）

是否允许 NULL

默认值

索引信息（但主要是索引的定义，如索引名、包含的列，而不是索引的数据本身）

字符集和排序规则

外键约束（定义）

视图定义（如果该 .frm 文件属于一个视图）

简单来说，.frm 文件告诉 MySQL：interface_info 表长什么样，它有哪些列，每列是什么类型。

`interface_info.ibd` 文件

作用

独立表空间文件：该文件存储的是表的实际数据和索引。这是 InnoDB 存储引擎特有的文件。

它的存在意味着 interface_info 表使用了 innodb_file_per_table 配置（在现代 MySQL 版本中默认开启）。这个配置让 InnoDB 为每个表单独创建 .ibd 文件来存储其数据和索引，而不是全部存放在共享的系统表空间（ibdata1）中。

存储的内容

.ibd 文件是一个复杂的、高度结构化的数据文件，它包含：

表数据（行记录）：你插入到 interface_info 表中的每一行数据都存储在这里。

索引：表上的所有索引（包括主键索引 PRIMARY KEY 和二级索引 SECONDARY INDEXes）的数据都存储在这里。在 InnoDB 中，表数据本身就是按主键顺序组织在聚簇索引（Clustered Index）中的。

Undo 日志、缓冲信息：该文件内部还包含一些用于管理事务（如 MVCC）和缓存的数据结构。

简单来说，.ibd 文件是 interface_info 表的“血肉”，存放着所有真实的数据内容。
